2018-2019学年广东省深圳市南山区九年级（上）期中物理试卷

一、单选题

1．下列估算最接近实际的是（　　）

A．若将10个干电池并联起来，电压是15V

B．一般情况下，纯水不可以导电，橡胶的绝緣能力比铜强

C．奔驰轿车发动机的效率达100%

D．对人体的安全电压是36V

2．下列现象中不能说明分子做无规则运动的是（　　）

A．扫地时灰尘飞舞B．车加油时，能闻到汽油味

C．加了白糖的水会变甜D．秋天，桂花飘香

3．关于温度、热量和内能的说法中正确的是（　　）

A．物体吸收热量，温度一定升高B．0℃的冰的内能为零

C．温度高的物体，含有的热量多D．物体的温度升高内能增大

4．下列说法中，正确的是（　　）

A．汽油机在压缩冲程中是将内能转换成机械能

B．沿海地区昼夜温差较小，主要原因是水的比热容较大

C．0℃的冰块的分子不做热运动

D．温度从热量高的物体传递给热量低的物体

5．如图表示的是汽油机工作时的（　　）

A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程

6．下列关于热机和环境保护的说法中，正确的是（　　）

A．热机排出的尾气没有内能B．热机的效率能达到100%

C．热机都是使用汽油作燃料D．热机的大量使用会造成环境污染

7．下列有关能量知识的表述中，正确的是（　　）

A．电板锅工作时电能转化为内能B．空中悬停的直升机的机械能不断增大

C．匀速上升的电梯中的人，他的机械能不变D．水煮开了，锅盖被顶起，是机械能转化成内能

8．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（　　）

A．吸管和橡胶棒带异种电荷

B．吸管和餐巾纸摩擦后，两者带同种电荷

C．吸管和餐巾纸摩擦时，吸管得电子带负电

D．吸管和餐巾纸摩擦时，吸管失电子带负电

9．如图所示，小叶同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开。下面说法正确的是（　　）

A．玻璃棒和金属球都是绝缘体B．瞬间电流的方向是从玻璃棒到验电器

C．玻璃棒带正电，验电器带负电D．金属箔张开是因为它们带上了异种电荷

10．家庭常用的电吹风既能吹冷风又能吹热风。下列电路中最符合电吹风工作要求的是（　　）

A．B．C．D．

11．图中，能直接测量通过灯L1电流的电路是（　　）

A．B．C．D．

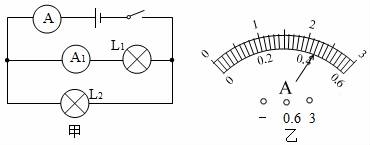

12．如图甲所示，开关闭合后，两个电流表指针偏转均为（乙）图所示，则通过L1和L2的电流分别为（　　）

A．0.44A、2.2AB．0.44A、1.76A

C．0.76A、0.44AD．0.44A、2.64A

13．小军想用电压表测出灯L1的电压，连接了如下所示的四个电路图，其中正确的是（　　）

A．B．C．D．

14．如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（　　）

A．电压表表示数变大B．电流表示数变小

C．灯L的亮度不变D．电路的总功率变小

15．关于导体的电阻，下列说法中正确的是（　　）

A．导体导电说明它对电流没有任何阻碍作用

B．导体的电阻越大，说明它对电流的阻碍作用越小

C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关

D．导体的电阻由它两端的电压和通过的电流决定

16．如图是一种自动测定油箱内油面高度的装置，R1是定值电阻，R2是滑动变阻器，油量表是由电表改装而成。以下说法不正确的是（　　）

A．油量表是由电流表改装而成B．R1在电路中无任何作用可省去

C．当油量上升时，油量表示数变大，电压表示数变小

D．改装后油量表零刻度线和原电流表零刻度线不重合

17．在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（　　）

A．50Ω2AB．20Ω2AC．15Ω15AD．10Ω1A

18．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”。实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（　　）

A．10Ω和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω

19．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（　　）

A．电流表A1示数变大，电压表V示数变大

B．电流表A2示数变小，电压表V示数变小

C．电压表V示数与电流表A1示数比值不变

D．电压表V示数与电流表A2示数比值不变

20．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图2所示。则下列判断正确的是（　　）

A．电源电压为10V

B．定值电阻R1的阻值为20Ω

C．滑动变阻器R2的阻值变化范围为0～10Ω

D．变阻器滑片在中点时，电流表示数为0.3A

二、作图题

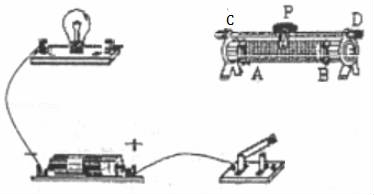

21．请补充实物图连线，要求滑片向右滑动时，灯泡变亮。

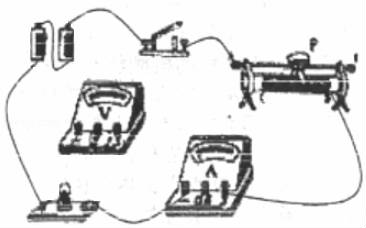

22．请补充实物图连线，要求电压表测量小灯泡的电压。

23．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，请根据表盘读数回答下列问题：

（1）电压表V1测（填“L1”“L2”或“电源”）两端电压。

（2）电压表V2测（填“L1”“L2”或“电源”）两端电压。

（3）L1两端的电压U1是多大？

（4）L2两端的电压U2是多大？

24．小明同学在“探究通过导体的电流与电阻的关系“时，他用如图所示的电路进行实险，可供选择的定值电阻分别为2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω．实验中电阻R两端的电压始终保持3V不变，滑动变阻器的规格为“15Ω1A”。

（1）请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时接入电路的电阻变大。

（2）闭合开关后，小明发现电流表示数为0，电压表示数很大，故障原因可能是。

（3）实验中，不能被选用的电阻为Ω。

（4）保证可用电阻均能正常进行实验，电源电压应该控制在V至V之间。

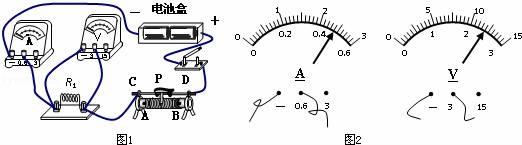

25．（16分）图1是菁菁同学做“探究电阻上的电流跟两端电压关系”实验的电路连接情况，其中R1是定值电阻，电源是两节有点旧的干电池，忽略温度对电阻的影响。

（1）通电前，菁菁检查发现图甲中的连线有误。如果按“滑动变阻器的滑片向A端移动时，变阻器连入电路的阻值要变小”的要求，她只改动了一个线头的位置就连对了。她改动的方法是把接在C接线柱的线头改接到接线柱；

（2）改接后电路正常工作。实验时改变变阻器滑片位置测量三次，其中第2次测量时电压表和电流表的示数如图2所示，可知R1的阻值为

（3）分析实验记录表，分析数据，可得出的结论是：

（4）晓峰把电阻R1更换为R2，打算按自己设计的实验记录表2进行“电流与电阻的关系”的实验，如实验过程器材完好，连接无误，你认为他在实验操作过程中会遇到什么问题？修改后晓峰也顺利完成了实验，并把表2填写完整了。你认为他应该分析上面两个实验记录表中的哪几次实验数据才能得出结论？。

四、计算题．

26．（6分）小明家新买来一台天然气热水器。小明学习了热效率的知识后，尝试估测该热水器的热效率，已知热水器内装有质量为40kg、温度为20℃的自来水，他把“出水温度”设置为40℃后，开始加热。当水温达到40℃时，自动停止加热。加热前天然气表的示数为129.96m3，停止加热后变为130.06m3．[天然气的热值q天然气＝4.2×107J/m3，水的比热容C水＝4.2×103J/（kg•℃）。]求：（1）热水器中水吸收的热量；（2）天然气燃烧放出的热量；（3）该热水器的热效率。

27．（10分）如图所示，电源电压恒定，R1的阻值为20Ω，R2的阻值为10Ω．当S闭合，S1、S2断开时，电流表的示数为0.5A．求

（1）电源电压；（2）通电10s内电路消耗的总电能；

（3）当S、S1、S2都闭合时，电流表的示数变化了0.4A．则R3的阻值是多大？

五、开放性题（共1题：每空2分，共8分）

28．阅读材料，从材料中寻找现象井思考对应的物理知识，填写在表格中，只需写出两组即可。

家在新疆的小明，生活中会出现“早穿棉袄午穿纱，围着火炉吃西瓜”的场景。国庆放假他决定到深圳来旅游，却发现早晚和中午穿的衣服并没有什么区别，于是他很开心的来到了龙城公园，一进门，就闻到了浓浓的花香，原来这里正举行着花展。他决定在这里写生，将美丽的花画下来，一不小心将墨水打洒在水盆中，发现水盆中的水被染红了。游玩结束后，他开始了野炊活动，在火堆旁他感觉身上非常的热。过了一会儿，火炉上水壶中的水煮开了，壶盖被顶起来了。小明美美的饱餐一顿，结束了一天的行程。
