东莞市2023年中考物理实验规范操作指引
网络好师来整理
物理试题3 测量金属块的密度
(用天平测量质量，用量筒测量体积）
实验器材：托盘天平（200g）1架，烧杯（100mL，内装适量水）1个，量筒（100mL，分度值1mL），系好细线的待测金属块1块，毛巾1块。
操作指引：
顺序 | 操作内容 | 规范操作指引 |
1 | 调节天平横梁平衡。 | 1.将游码调到标尺左端的“0”处。 2.调节平衡螺母使横梁水平平衡。（指针静止在分度盘中线处或在中线左右摆动相同的幅度） |
2 | 用天平测出金属块的质量m（不要求记录数据）。 （提示：请举手示意） | 3.把金属块放在左盘，用镊子向右盘中加减砝码，拨动游码，直至横梁恢复平衡。（不能调节平衡螺母） 4.测出质量。（砝码必须用镊子夹取，读标尺示数时视线要正对游码左侧） |
3 | 在量筒中倒入适量的水，读出水的体积V1并记录在表格中。 | 5.读数时，视线与量筒中的液面相平。（不能用手把量筒拿起来读数） |
4 | 将金属块缓慢放入量筒内的水中，使它完全浸没，读出金属块和水的总体积V2并记录在表格中。 （提示：请举手示意） | 6.将金属块浸没在量筒内的水中，读数时，视线与量筒中的液面相平。（不能用手把量筒拿起来读数） |
5 | 整理器材。 （提示：请举手示意） | 7.整理器材，摆放整齐。（把量筒内的金属块取出并把水倒回烧杯，擦干金属块和桌面） |
金属块的质量m/g | 量筒中水的 体积V1/mL | 水和金属块的总体积V2/mL | 金属块的 体积V/cm3 | 金属块的密度 ρ/(g﹒cm-3) |
（不要求记录数据） | （体积计算不作要求） | （密度计算不作要求) |
物理试题5 探究浮力大小与液体密度的关系
（用弹簧测力计测物体在不同液体中的浮力大小）
实验器材：弹簧测力计（0-5N）1个，大烧杯或透明盛液筒（直径10cm，高30cm，贴有“甲”或“乙”标签）2个，阿基米德原理演示器中圆柱形塑料桶（直径3.5cm，预装有150g砝码）1个，密度不同的两种液体（建议用水和盐水），毛巾1块。
操作指引：
顺序 | 操作内容 | 规范操作指引 |
1 | 用弹簧测力计测出物块所受的重力G并记入表格中。 （提示：请举手示意） | 1.使用弹簧测力计前轻轻拉动挂钩，松手后观察弹簧测力计指针是否在零刻度线上，不在零刻度线时需要校零。 2.用弹簧测力计测出物块所受的重力G，并记入表格中。（手提弹簧测力计上方的拉环，读数时视线要正对刻度线） |
2 | 用弹簧测力计吊着物块，将物块全部浸入甲液体中，读出此时弹簧测力计示数F1并记入表格中。 | 3.用弹簧测力计吊着物块全部浸入甲液体中（保证完全浸没），且不碰杯壁和杯底。 4.读出此时弹簧测力计示数，记入表格中。（读数时视线要正对刻度线） |
3 | 用弹簧测力计吊着物块，将物块全部浸入乙液体中，读出此时弹簧测力计示数F2并记入表格中。 （提示：请举手示意） | 5.用弹簧测力计吊着物块全部浸入乙液体中（保证完全浸没），且不碰杯壁和杯底。 6.读出此时弹簧测力计示数，记入表格中。（读数时视线要正对刻度线） |
4 | 分别求出物块全部浸入甲液体和乙液体中时所受浮力的大小并记入表格中。 | 7.正确记录数据，并计算浮力大小。 |
5 | 整理器材。 （提示：请举手示意） | 8.整理器材，摆放整齐，将桌面上的水擦干净。 |
实验记录：
物块重G/N | 物块全部浸入甲液体中时弹簧测力计示数F1/N | 物块全部浸入甲液体中所受的浮力F浮1/N | 物块全部浸入乙液体中时弹簧测力计示数F2/N | 物块全部浸入乙液体中所受的浮力F浮2/N |
物理试题9 探究凸透镜成像的规律
（探究u＞2f凸透镜成像的性质）
实验器材：光具座（长90cm左右）1个，LED光源（带字母F）1个，光屏1个，焦距为10cm的凸透镜1个。
操作指引：
顺序 | 操作内容 | 规范操作指引 |
1 | 把LED光源、凸透镜和光屏依次安装在光具座上。 | 1.正确摆放LED光源、凸透镜、光屏，凸透镜放置在光具座中间。 |
2 | 调整LED光源、凸透镜和光屏高度，使三者中心大致在同一高度上。 （提示：请举手示意） | 2.LED光源、凸透镜、光屏朝向正确。 3.将三者靠近后，再调节三者中心大致在同一高度。 |
3 | 调整物距使u＞2f，移动光屏使光屏上出现清晰的像，记录像的性质。 （提示：请举手示意） | 4.物距要大于二倍焦距。 5.光屏上的成像要清晰。 6.在表格中正确记录像的性质。 |
4 | 整理器材，摆放整齐。 （提示：请举手示意） | 7.取下LED光源、凸透镜、光屏。 8.将LED光源关闭 9.将三个滑动底座移到一起。 |
物距u | 像 的 性 质 | ||
正立或倒立 | 放大或缩小 | 实像或虚像 | |
u＞2f | |||
物理试题11 探究并联电路各支路用电器两端电压的关系
（用电压表测并联电路的电压）
实验器材：学生电源（电压3V），电压表(0-3-15V)1个，小灯座2个，小灯泡（2.5V）1个，小灯泡（3.8V）1个，开关1个，导线若干。

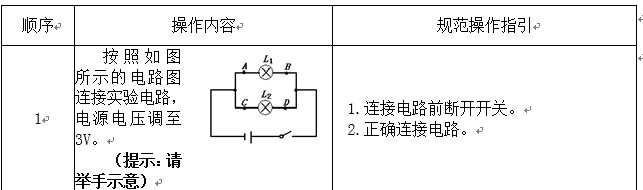

操作指引：
2 | 用电压表测出A与B之间的电压，并记录在表格中。 | 3.实验前，观察电压表指针是否在零刻线上。 4.电压表校零，选择合适量程，并联接入电路，注意电流从正接线柱流入，负接线柱流出。 5.闭合开关，用电压表测量AB两端电压，读数时，视线要正对刻度盘。 6.正确记录数据。 |
3 | 用电压表测出C与D之间的电压，并记录在表格中。 （提示：请举手示意） | 7.断开开关，将电压表接到CD两端，闭合开关，读出数据。 |
4 | 整理器材。 （提示：请举手示意） | 8.整理器材，摆放整齐。（小灯泡不需要从灯座取下） |
L1两端的电压U1/V | L2两端的电压U2/V |
物理试题15 探究导体在磁场中运动时产生感应电流的条件
实验器材：灵敏电流计（1mA）1个，U 型磁铁(大号)1个，方型线圈1个，铁架台1个，细线1根，开关1个，导线若干，校零用螺丝刀1把。

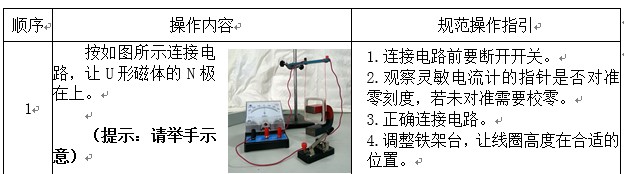

操作指引：
2 | 闭合开关后，当线圈放置于磁场中，静止不动时，记录灵敏电流计偏转情况。 | 5.正确记录灵敏电流计指针的偏转情况。 |
3 | 向左、右摆动线圈，观察灵敏电流计指针的偏转情况，记入表格中。 （提示：请举手示意） | 6.正确记录灵敏电流计指针的偏转情况。 |
4 | 对调N、S极，让U形磁体的N极在下，向左、右摆动线圈，观察灵敏电流计指针的偏转情况，记入表格中。 | 7.对调磁极时要断开开关。 8.正确记录灵敏电流计指针的偏转情况。 |
5 | 根据实验记录，得出正确实验结论。 | 9.正确写出实验结论。 |
6 | 整理器材，摆放整齐。 （提示：请举手示意） | 10.整理器材，摆放整齐。 |
实验记录:
实验次数 | 线圈摆动情况 | 灵敏电流计指针偏转情况 （选填“有”或“无”） |
1 | 线圈静止 | |
2 | N极在上，线圈向左右摆动 | |
3 | N极在下，线圈向左右摆动 |
实验结论：当闭合电路的一部分导体在磁场中做___________________运动时，导体中能产生电流。
物理试题16 测量小灯泡的额定功率
实验器材：学生电源（电压3V-6V），滑动变阻器(20Ω)1个，开关1个，导线若干，电流表(0-0.6-3A)1个，电压表（0-3-15V）1个，小灯座1个，小灯泡（2.5V）1个。

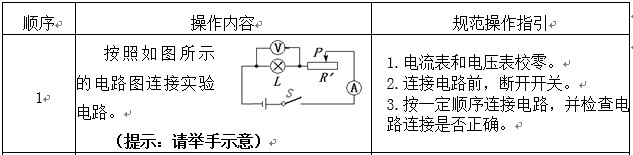

操作指引：
2 | 闭合开关，调节滑动变阻器的滑片，使电压表的示数为2.5V | 4.闭合开关前，滑动变阻器的滑片要调至阻值最大处。 5.调节滑动变阻器，使电压表示数为2.5V。 |
3 | 读出此时电流表的示数，记入表格中。 （提示：请举手示意） | 6.读数时，视线要正对电流表的刻度盘。 7.正确记录数据。 |
4 | 整理器材。 （提示：请举手示意） | 8.整理器材，摆放整齐。（小灯泡不需要从灯座取下） |
实验记录:
小灯泡两端电压U/V | 通过小灯泡电流I/A | 小灯泡额定功率P/W |
2.5 | （计算不作要求） |
